Эффективность насоса в системе определяется не паспортными цифрами, а положением рабочей точки — места пересечения напорной кривой насоса Q-H и характеристики гидравлической сети. Пока эта точка находится в пределах 70–100% от максимума КПД, оборудование работает с минимальным износом и потреблением. Смещение в сторону — это шум, перегрев, кавитация и лишние киловатты.
Как формируется рабочая точка
Паспортные значения расхода и напора — только одна точка на кривой, соответствующая максимальному КПД. Режим работы в реальной системе задаётся равновесием двух зависимостей.
Напорная характеристика насоса. С ростом подачи напор падает. Кривая описывается зависимостью:
H_насос = H₀ − S_р · Q²,
где H₀ — напор при полностью закрытой задвижке, S_р — сопротивление проточной части.
Характеристика сети. Чем больше расход, тем выше потери в трубах, арматуре и фильтрах. Кривая растёт:
H_сист = H_ст + S_сист · Q²,
где H_ст — статическая составляющая (высота подъёма плюс перепад давлений), S_сист — суммарное сопротивление системы.
Рабочая точка — это сочетание Q_op и H_op, при котором напор насоса равен напору системы:
Q_op = √((H₀ − H_ст) / (S_р + S_сист))
Любое изменение — засорение фильтра, прикрытие задвижки, смена режима — сдвигает эту точку.
Зоны BEP, POR и AOR: где насосу комфортно
Каждая модель проектируется под узкий диапазон подач с максимальным КПД. Эта точка называется BEP (Best Efficiency Point). Стандарт Hydraulic Institute ANSI/HI 9.6.3 выделяет две рабочие области:
- POR (Preferred Operating Region) — предпочтительная зона: 70–120% от подачи в BEP. Здесь минимальна вибрация, максимален ресурс подшипников и уплотнений.
- AOR (Allowable Operating Region) — допустимая зона. Шире POR, но работа у её границ ускоряет износ.
Смещение влево: чем опасно
Причины: завышенный напор насоса, избыточное дросселирование, загрязнённые фильтры.
Что происходит:
- Радиальная сила на рабочее колесо растёт. При стремлении подачи к нулю она увеличивается кратно — вал изгибается, подшипники перегружаются.
- Внутренняя рециркуляция переводит механическую энергию в тепло. Последствия — перегрев среды, кавитация, эрозия.
- КПД падает, потребляемая мощность растёт.
Для насосов с «мокрым» ротором работа при закрытой задвижке недопустима: вода закипает, подшипники скольжения выходят из строя.
Смещение вправо: чем опасно
Причины: заниженное сопротивление сети, падение статического напора.
Что происходит:
- Кавитация. С ростом подачи требуемый запас NPSHr увеличивается. Если NPSHa < NPSHr, на кромках лопастей образуются каверны, их схлопывание разрушает металл.
- Перегрузка двигателя. Увеличение подачи повышает потребляемую мощность — срабатывает тепловая защита или перегреваются обмотки.
- Срыв потока во всасывающем патрубке.
Способы оптимизации рабочей точки
Метод |
Суть |
Энергоэффективность |
Когда применять |
Ограничения |
Дросселирование |
Увеличить сопротивление задвижкой |
Низкая: мощность почти не падает, энергия рассеивается в арматуре |
Простые системы, временная мера |
Перерасход электроэнергии |
Частотное регулирование |
Менять частоту вращения n |
Высокая: P ∝ n³. Снижение оборотов на 20% даёт экономию мощности ~49% |
Системы с переменной нагрузкой |
Нужен преобразователь частоты или EC-мотор |
Обточка колеса |
Уменьшить диаметр |
Средняя: Q ∝ D, H ∝ D², P ∝ D³ |
Насосы с «сухим» ротором |
Необратимо, есть ограничения по диаметру |
Замена насоса |
Подобрать модель под систему |
Высокая при точном подборе |
Когда точка не попадает в оптимальную зону |
Капитальные затраты |
Законы подобия при частотном регулировании:
- Q ∝ n — подача пропорциональна частоте;
- H ∝ n² — напор пропорционален квадрату частоты;
- P ∝ n³ — мощность пропорциональна кубу частоты.
Насосное оборудование «Ридан»: подбор по рабочей точке
«Ридан» выпускает насосное оборудование для отопления, водоснабжения и кондиционирования. Линейка покрывает задачи от компактных циркуляционных моделей до промышленных многоступенчатых насосов.
Модельный ряд для подбора:

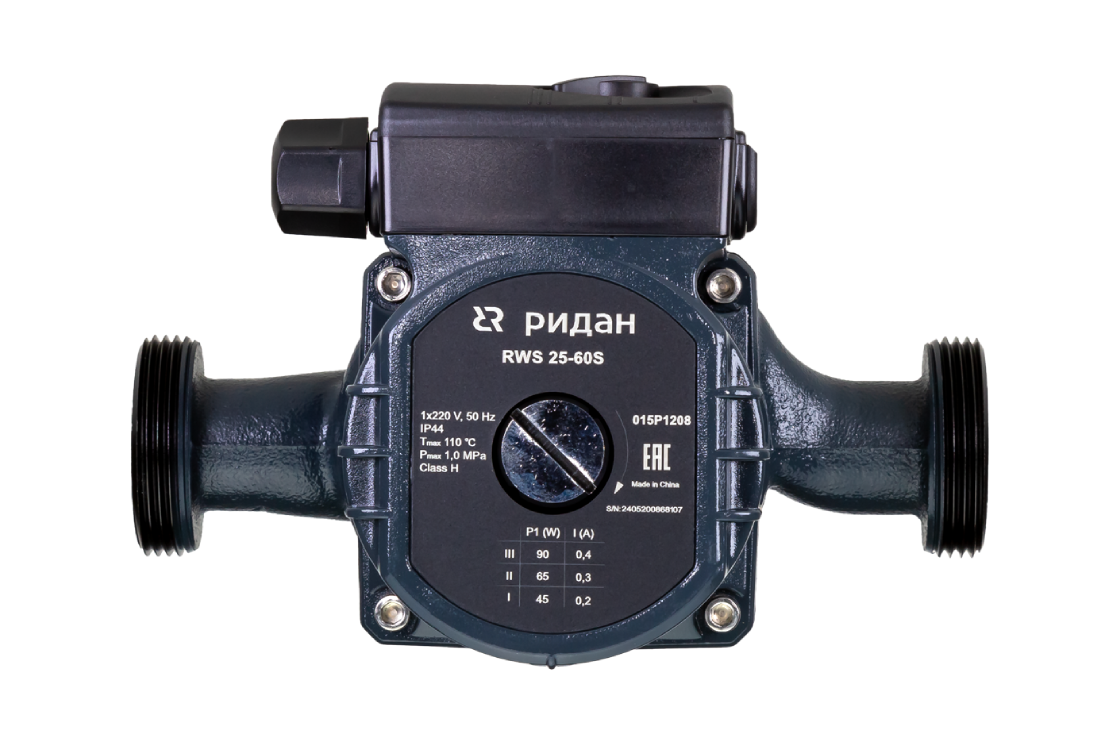

- RW — циркуляционные с «мокрым» ротором: до 45 м³/ч, напор до 20 м.
- RWE — аналогичные, но с частотным регулированием.

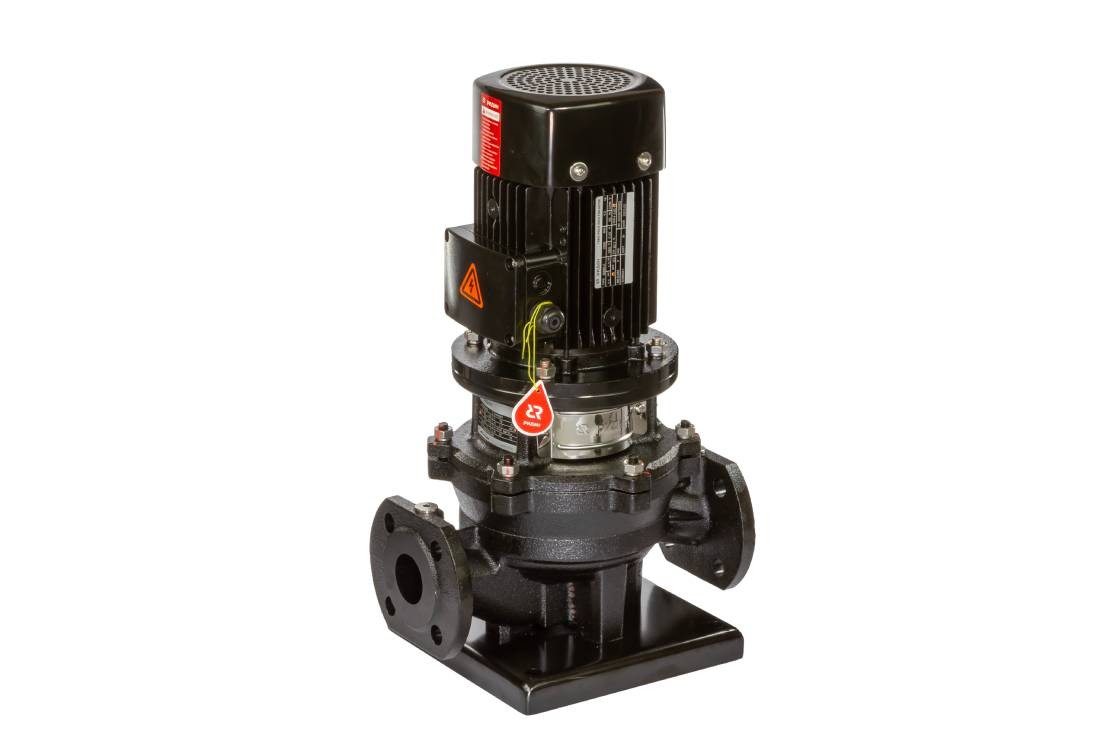

- RV — вертикальные ин-лайн: до 750 м³/ч, напор до 92 м.
- RH и RHK — горизонтальные консольно-моноблочные и консольные: до 2000 м³/ч, напор до 148 м.

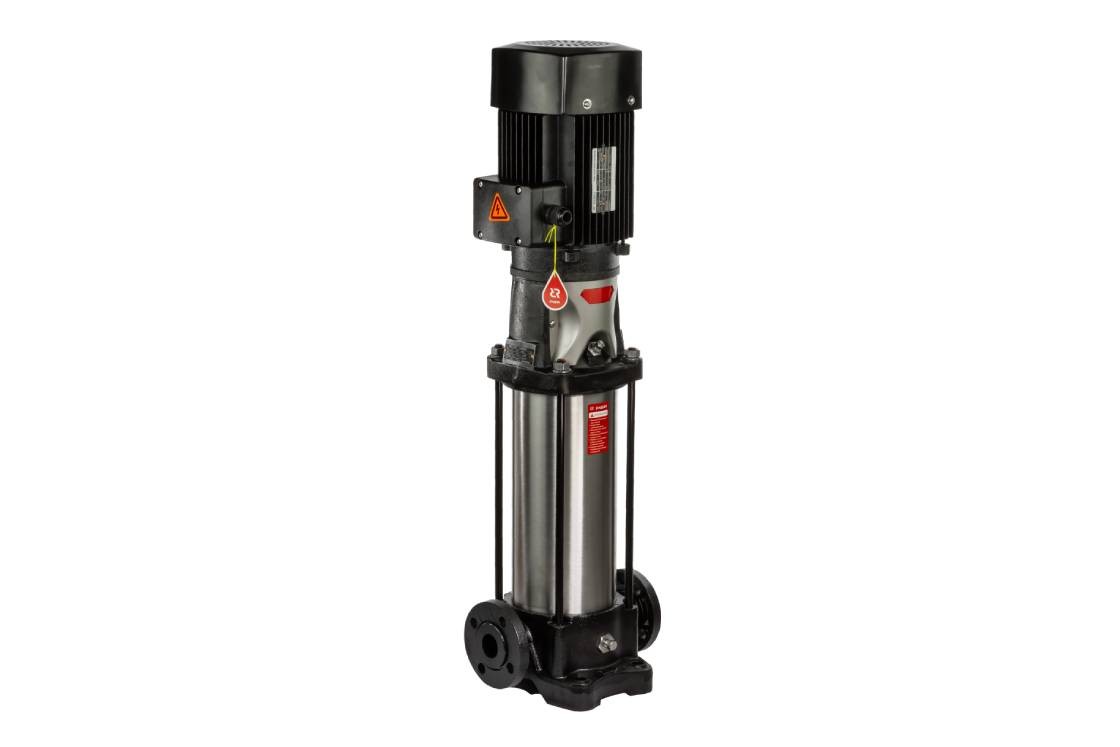

- RMV — многоступенчатые вертикальные: до 124 м³/ч, напор до 240 м.
- RMHI — многоступенчатые горизонтальные: до 28 м³/ч, напор до 60 м.
Для точного подбора используется программа Pump Select. Вы задаёте расход и напор, программа строит характеристику и накладывает рабочую точку. Если точка попадает в POR — вариант оптимален. Если нет — система предложит альтернативы. Для чистого расчёта выбирайте регион «Любой», иначе добавятся региональные запасы.
Пять ошибок, которые чаще всего допускают при подборе
- Подбор по двум цифрам. Берут расход и напор из задания, находят похожие в каталоге. Без анализа Q-H кривой и характеристики сети это лотерея.
- Игнорирование статического напора. В высотных зданиях и скважинах он велик, кривая сети уходит вверх, рабочая точка смещается влево.
- Запас «на всякий случай». «Возьмём на 20% мощнее» — прямой путь к работе в левой зоне и перерасходу электричества.
- Один режим вместо диапазона. Отопление работает по-разному зимой и в межсезонье. Насос должен оставаться в норме во всём диапазоне.
- Отсутствие проверки NPSH. По расходу и напору всё сходится, а насос кавитирует. Проверка кавитационного запаса обязательна.
Частые вопросы
Как проверить рабочую точку на объекте?
Замерить расход и напор, нанести точку на Q-H кривую, оценить положение относительно POR. Расхождение с расчётом — повод для оптимизации.
Насос уже установлен, но работает не в рабочей точке. Что делать без замены?
Три рабочих способа:
- Частотное регулирование — снижаем обороты, точка смещается вдоль характеристики сети. Лучший вариант по энергоэффективности: мощность падает пропорционально кубу частоты.
- Обточка рабочего колеса — уменьшаем диаметр, кривая насоса опускается. Подходит для насосов с «сухим» ротором.
- Дросселирование — прикрываем задвижку, увеличиваем сопротивление сети. Просто, но неэкономично, поэтому только как временная мера.
Рабочая точка — практический инструмент проектировщика. Её положение определяет энергопотребление, надёжность и ресурс насоса. Алгоритм: расчёт характеристики сети → наложение на Q-H кривую → проверка положения относительно POR.
Для подбора насосного оборудования «Ридан» используйте программу Pump Select: она визуализирует рабочую точку и помогает найти модель с точным попаданием в эффективную зону.
